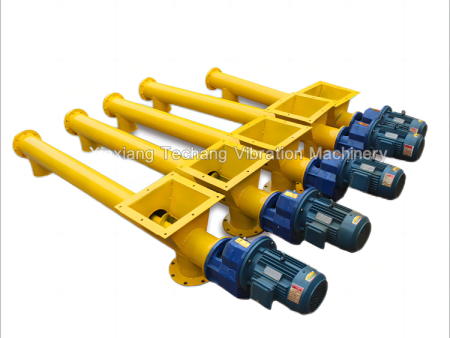

管式螺旋輸送機是一種廣泛應用于物料輸送領域的機械設備，其核心原理是通過旋轉的螺旋葉片在封閉管道內推動物料前進，實現連續、輸送作業。其工作原理可從結構組成、動力傳遞、物料運動三個層面展開分析：

一、結構組成：螺旋葉片與管道的協同設計

螺旋葉片

螺旋葉片是輸送機的核心部件，通常由金屬板材卷制而成，呈連續螺旋狀纏繞在軸上。其設計參數直接影響輸送效率：

螺距：相鄰兩葉片間的軸向距離，決定物料推進速度。螺距越大，輸送量越大，但易導致物料滑移；螺距過小則可能引發堵塞。

直徑：螺旋直徑與輸送能力成正比，需根據物料特性（如粒度、密度）和輸送量需求選擇。

材質：葉片材質需適應物料特性。

管道通常為U型或圓形截面，采用鋼管或塑料管制成，其作用包括：

防止物料泄漏：封閉結構避免粉塵外溢，符合環保要求。

引導物料流向：管道傾斜角度或水平布置決定輸送方向，垂直輸送時需通過螺旋旋轉產生的離心力克服重力。

保護螺旋機構：隔離外部雜質，延長設備壽命。

二、動力傳遞：電機驅動螺旋旋轉

驅動裝置

由電機、減速機和聯軸器組成，其功能是將電能轉化為螺旋葉片的旋轉動能：

電機：提供原始動力，通常選用變頻電機以實現轉速調節。

減速機：降低電機轉速并調大扭矩，適應螺旋輸送的阻力需求。

聯軸器：連接減速機與螺旋軸，傳遞動力并補償安裝誤差。

旋轉運動

電機啟動后，動力通過減速機傳遞至螺旋軸，帶動葉片以固定轉速旋轉。旋轉方向決定物料輸送方向（左旋或右旋），需根據設備安裝位置和工藝要求設定。

三、物料運動：螺旋推動與摩擦力的平衡

軸向推進

螺旋葉片旋轉時，物料受葉片表面摩擦力作用，被連續推向管道出口。其運動過程可分為三個階段：

初始階段：物料在葉片表面滑動，逐漸被卷入螺旋槽。

穩定階段：物料與葉片、管道內壁形成動態平衡，以恒定速度前進。

排出階段：物料到達出口端，受重力或后續物料推擠作用脫離管道。

關鍵影響因素

物料特性：流動性差的物料（如濕黏土）需調大螺距或降低轉速以避免堵塞。

填充系數：螺旋槽內物料體積與槽容積的比值，通常控制在0.3~0.45以優化效率。

轉速控制：過高轉速可能導致物料離心甩出，過低則降低輸送量。

四、典型應用場景

管式螺旋輸送機適用于水平、傾斜或垂直輸送粉狀、粒狀及小塊狀物料，如水泥、糧食、化工原料等。其優勢在于結構簡單、占地面積小、可實現多點進料/出料，但需注意定期維護螺旋軸與管道內壁的間隙，防止磨損導致泄漏。
